概述

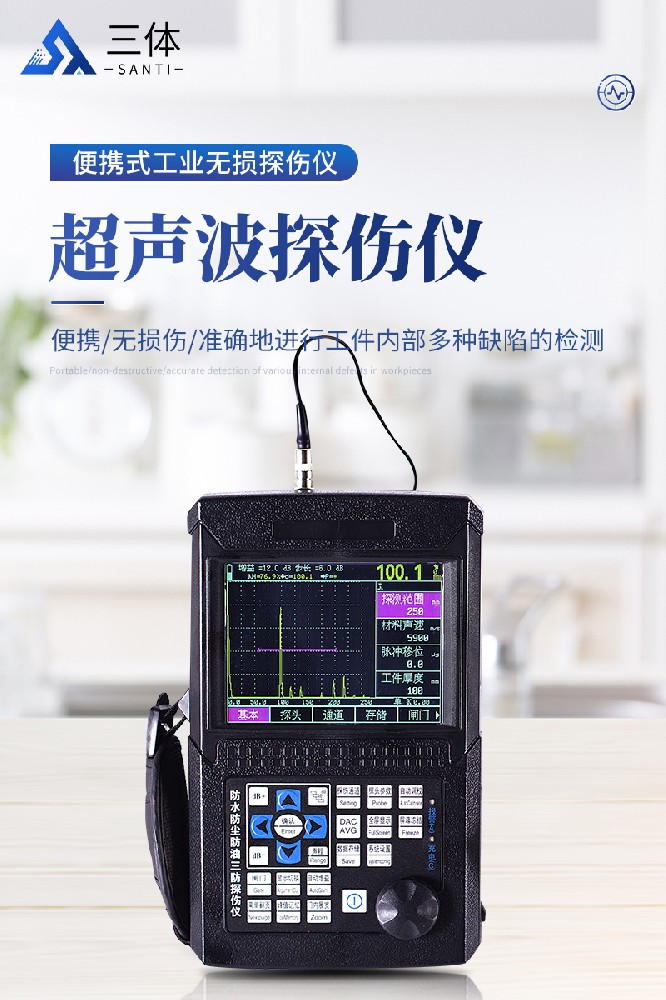

便攜式超聲波探傷儀能夠快速便捷、無損傷、準確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、航空航天、鐵路交通、汽車、機械等領域。它是檢測行業的重要儀器。
主要功能
● 高精良定量、定位，適合較近和較遠距離探傷的要求；
● 近場盲區小，適合小管徑、薄壁管探傷的要求；
● 自動校準：一鍵式自動校準，操作便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
● 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
● 自由切換三種標尺（深度d、水平p、距離s）；
● 自動增益、回波包絡、峰值記憶功能提高了探傷效率；
● φ值計算：直探頭鍛件探傷，找準缺陷**波自動換算孔徑ф值,大平底自動計算；

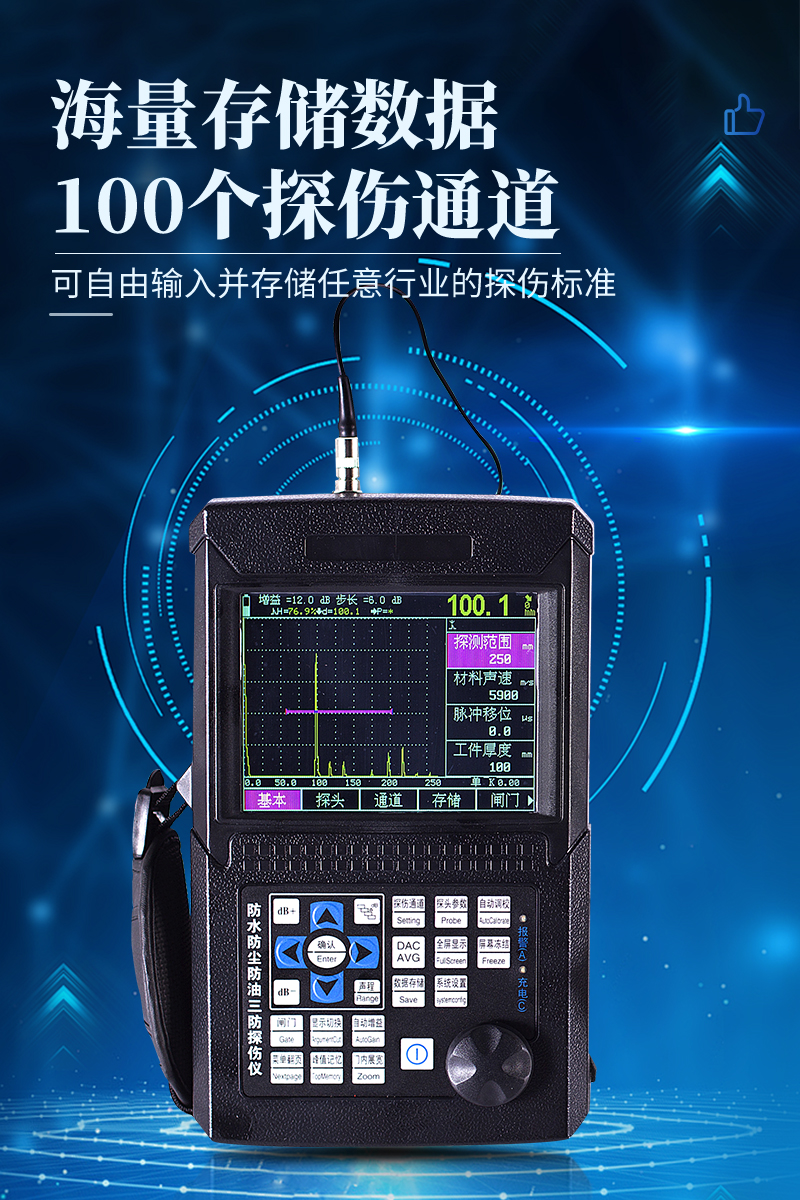

● 100個單獨探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
● 可自由存儲、回放500幅A掃波形及數據；
● DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
● 13個內置探傷標準可調出；
● 可以自由輸入任意行業標準；
● 發射脈沖寬度和強度可調；
● 與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；
● IP65標準鋁鎂合金外殼，堅固磨損低，防水防塵，抗干擾能力好；
● 26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；
● 性能安全環保鋰電池供電，可連續工作10小時。
● 實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；
● 掉電保護，存儲數據不丟失；
● 探傷參數可自動測試或預置；

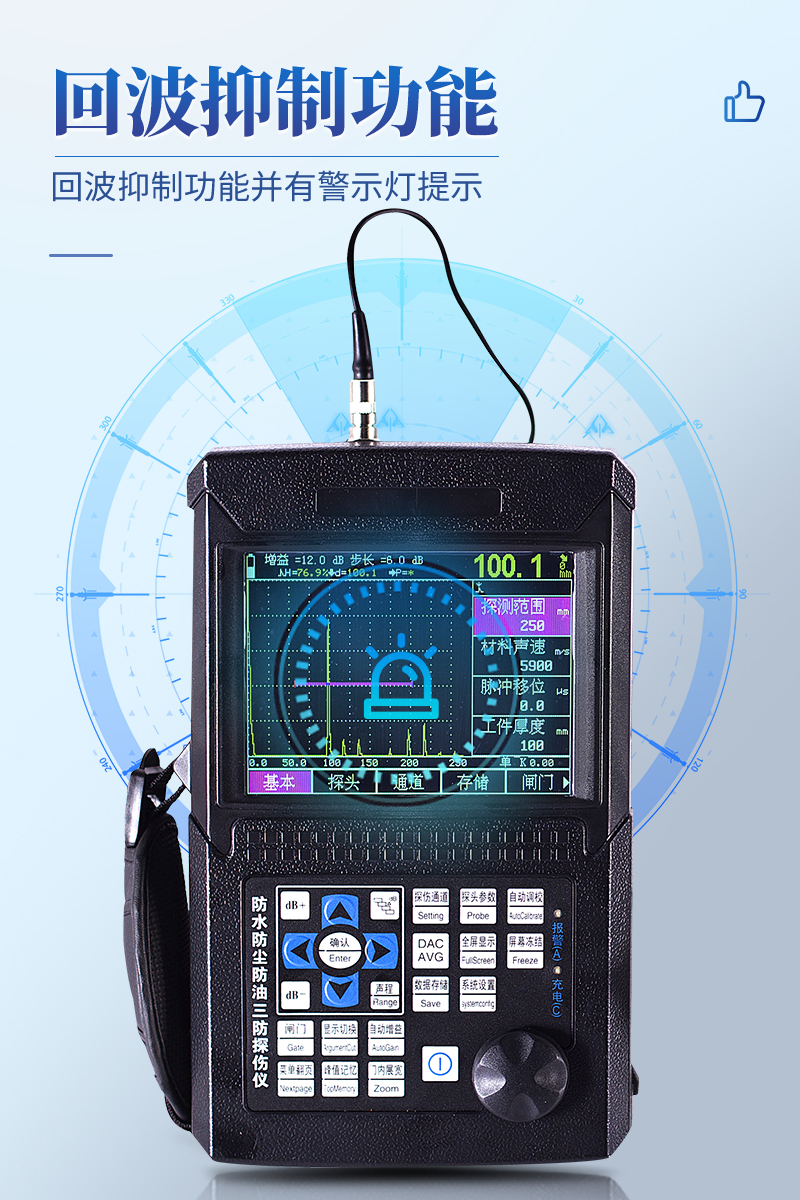

● 數字抑制，不影響增益和線性；
● 增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正。

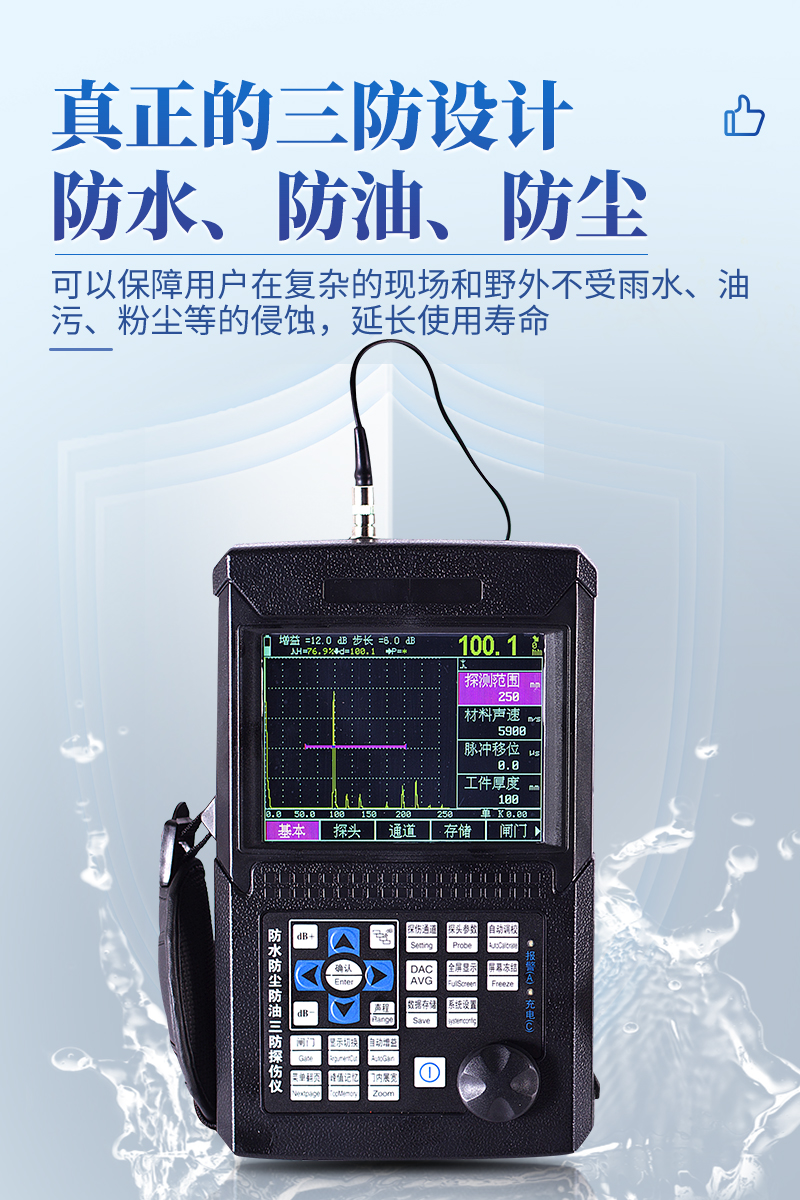

● 真正的三防設計，可以保障用戶在復雜的現場和野外不受雨水、油污、粉塵等的侵蝕，讓探傷儀的使用壽命大大延長
輔助功能
● 角度和K值兩種輸入方式
● 回波次數分析
● 電源狀態指示
● 閘門聲光報警
● DAC聲光報警
● 屏幕的凍結和解凍
● 時鐘顯示
產品特點
按鍵簡潔，操作簡單；

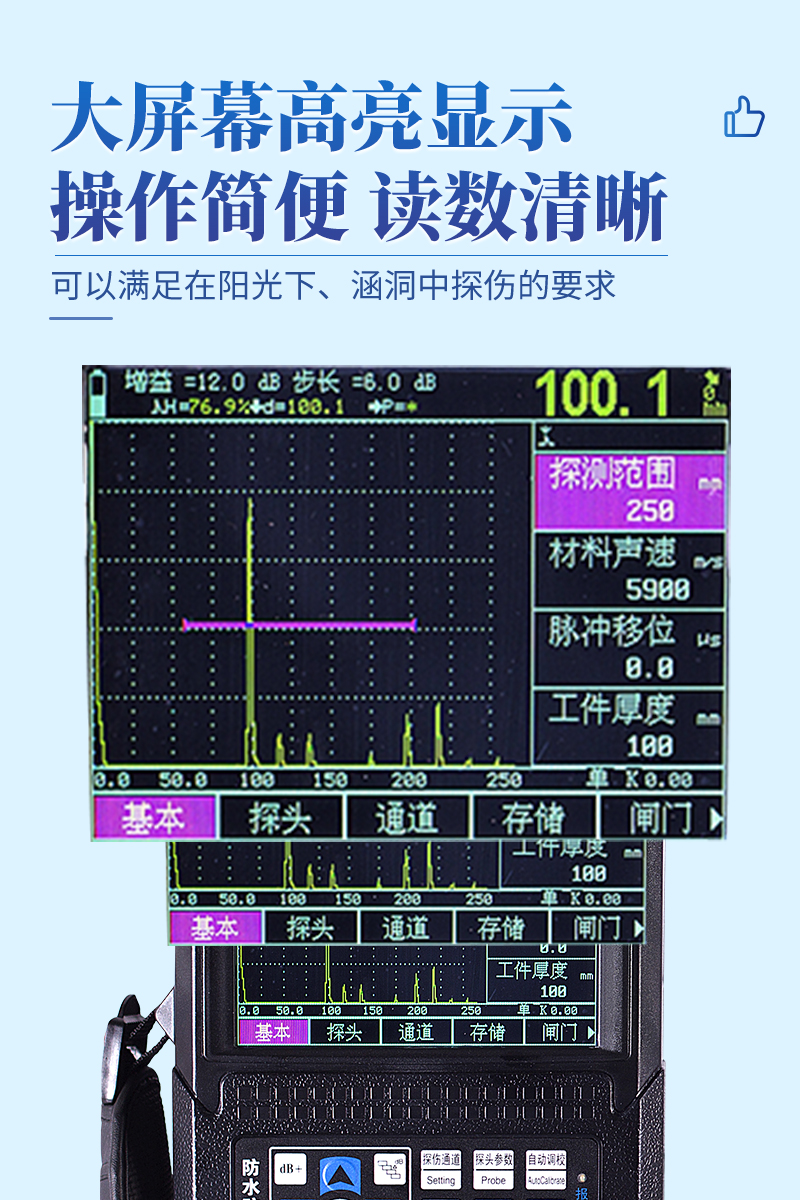

大屏幕高亮顯示，可以滿足在陽光下、涵洞中探傷的要求。

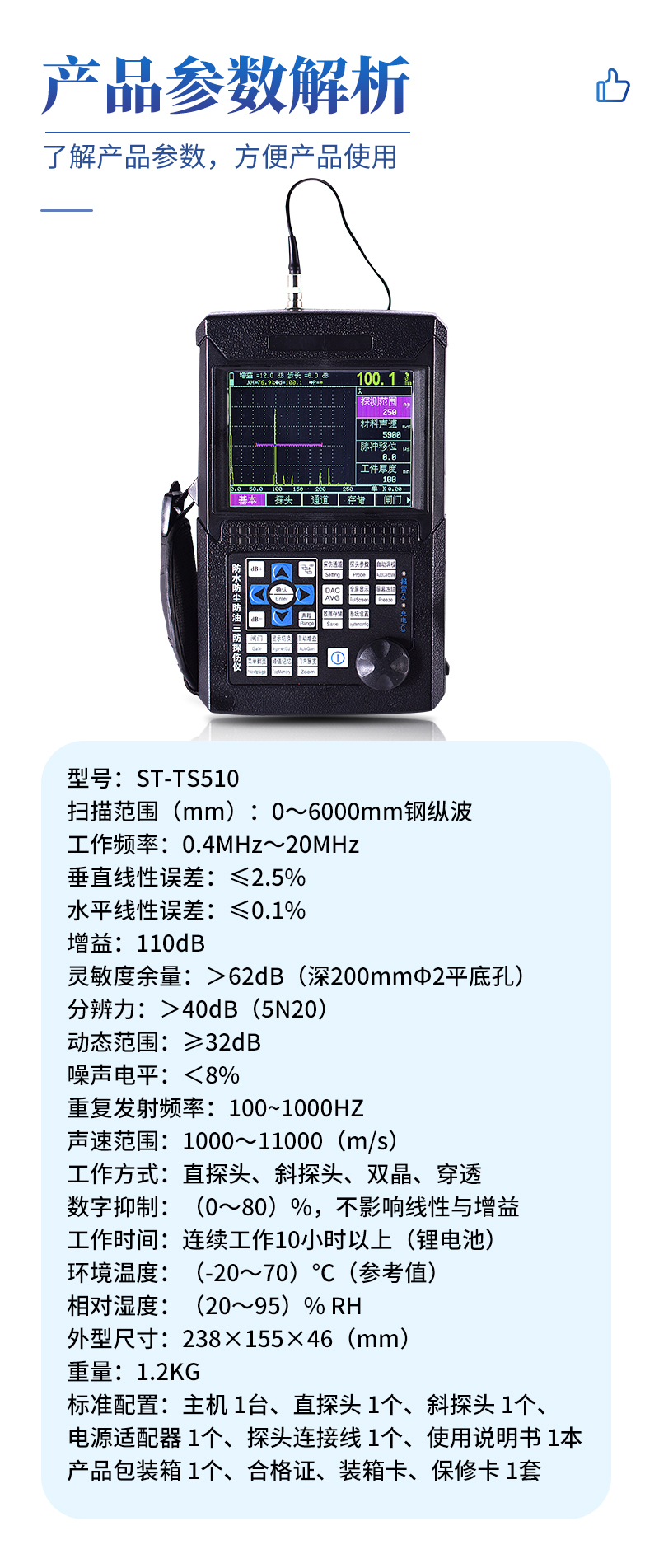

便攜式超聲波探傷儀技術參數
項目 | 技術數據 |
掃描范圍 | 0～6000mm鋼縱波 |
工作頻率 | 0.4MHz～20MHz |
垂直線性誤差 | ≤2.5% |
水平線性誤差 | ≤0.1% |
增益 | 110dB |
靈敏度余量 | ＞62dB（深200mmΦ2平底孔） |
分辨力 | ＞40dB（5N20） |
動態范圍 | ≥32dB |
噪聲電平 | ＜8% |
重復發射頻率 | 100~1000HZ |
聲速范圍 | 1000～11000（m/s） |
工作方式 | 直探頭、斜探頭、雙晶、穿透 |
數字抑制 | （0～80）%，不影響線性與增益 |
工作時間 | 連續工作10小時以上（鋰電池） |
環境溫度 | （-20～70）℃（參考值） |
相對濕度 | （20～95）% RH |
外型尺寸 | 238×155×46（mm） |
重量 | 1.2KG |
標準配置
主機 | 1臺 |
直探頭 | 1個 |
斜探頭 | 1個 |
電源適配器 | 1個 |
探頭連接線 | 1個 |
使用說明書 | 1本 |
產品包裝箱 | 1個 |
合格證、裝箱卡、保修卡 | 1套 |
可選配
PC超聲波探傷儀通訊軟件 | 份 |
標準試塊 | 塊 |
耦合劑 | 瓶 |
